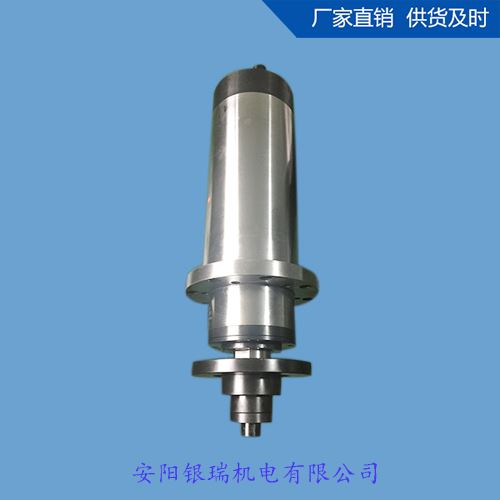

磨削電主軸是集 “電機動力” 與 “主軸功能” 于一體的高精度部件，廣泛用于數控磨床、工具磨床等設備，其結構設計需滿足高速運轉、高精度磨削、抗振動、強散熱四大需求。其主要組成部件可按 “動力驅動、主軸支撐、精度控制、冷卻保護” 四大功能模塊劃分。

      電機單元是磨削電主軸的 “動力源”，直接決定主軸的轉速、扭矩和輸出穩定性。

      定子：固定在主軸殼體內，通過通入三相交流電產生旋轉磁場，驅動轉子轉動。采用高硅鋼片疊壓制成（降低鐵損），繞組線圈需具備耐高溫絕緣性能，以適應高速運轉時的發熱；部分產品會對定子進行 “真空浸漆” 處理，提升絕緣強度和散熱效率。根據磨削場景（如磨外圓、磨內孔、磨刀具）的轉速需求，定子繞組的極對數會不同。

      轉子：與主軸本體一體化設計（轉子鐵芯直接熱套或過盈配合在主軸上），在定子磁場作用下帶動主軸同步高速旋轉，是 “電機 - 主軸” 動力傳遞的中心。采用高導磁率、高強度合金鋼材，兼顧磁性能和抗離心力；需經過G0.4 級以上高精度動平衡校正，否則高速運轉時會產生劇烈振動，導致磨削精度下降。

      支撐模塊決定電主軸的徑向 / 軸向剛性、旋轉精度和使用壽命，是磨削精度的 “保障線”。

      高速精密軸承，磨削電主軸轉速通常在 10000~60000r/min，需采用高速、高剛性軸承，常見類型有角接觸球軸承、陶瓷混合軸承、圓柱滾子軸承。

      多采用 “背對背” 或 “面對面” 配對安裝，通過預緊機構（如彈簧預緊、液壓預緊），提升剛性和旋轉精度。

      潤滑系統，減少軸承高速運轉時的摩擦磨損，同時輔助散熱，避免軸承過熱失效。主流方式有油氣潤滑、油脂潤滑。其中，油氣潤滑，通過精密油泵將微量潤滑油（每小時 0.1~0.5mL）與壓縮空氣混合，以霧狀形式持續送入軸承內部，潤滑效率高、無油污殘留，且能帶走部分熱量；油脂潤滑，適用于中低速（≤20000r/min）、間歇工作場景，需定期補充高溫潤滑脂，但長期高速運轉易因油脂變質導致軸承失效。

      主軸本體與刀具夾持模塊，該模塊是直接與磨削刀具 / 工件接觸的 “執行端”，決定裝夾精度和磨削穩定性。

      主軸軸芯，連接轉子、軸承和刀具夾持機構，是傳遞扭矩和承受磨削力的重要構件。

      刀具夾持機構，實現磨削刀具（如砂輪、磨頭）的快速、精準裝夾，避免刀具松動導致磨削偏差。

      冷卻與散熱模塊，磨削電主軸高速運轉時（尤其是電機和軸承）會產生大量熱量，若不及時散熱，會導致主軸熱變形（如軸芯伸長、錐孔偏移），直接影響磨削精度。

      定子冷卻套，套在定子外側，內部加工有螺旋形或環形冷卻水路，通入恒溫冷卻水，通過熱交換帶走定子繞組產生的熱量。

      軸承座散熱結構，軸承座采用高導熱性材料，或在軸承座外側加工散熱鰭片，配合油氣潤滑系統的氣流，輔助帶走軸承產生的熱量；部分重載主軸會在軸承座內嵌入 “熱管”，提升散熱速度。

      檢測與控制模塊，該模塊是保障電主軸 “安全運行” 和 “精度穩定” 的 “監控中樞”。

      轉速與位置檢測單元，多采用增量式編碼器（裝在主軸后端），實時反饋主軸轉速和旋轉位置，與數控系統形成閉環控制，確保主軸轉速穩定，且能實現 “剛性攻絲”“同步磨削” 等高精度功能。

      溫度監測單元，在定子繞組、軸承座等關鍵部位嵌入鉑電阻或熱電偶傳感器，實時監測溫度，若溫度超標，數控系統會自動報警或降速，避免燒毀電機或軸承。

      振動檢測單元，電主軸會在殼體或軸承座上安裝壓電式振動傳感器，監測主軸運轉時的振動加速度，若振動超標，系統會及時停機，防止故障擴大。

      殼體與密封模塊

      主軸殼體，固定定子、軸承座、冷卻套等部件，是電主軸的 “骨架”，需具備足夠的剛性和穩定性。主軸殼體采用鑄鐵或鑄鋁 ，避免長期使用后變形；殼體與機床主軸箱的連接面需精密磨削，確保安裝后主軸軸線與機床導軌平行。

      密封結構的主要作用是防止磨削過程中產生的冷卻液、磨屑、粉塵進入軸承內部（導致軸承磨損），同時防止?jié)櫥椭?/ 油氣泄漏。

      磨削電主軸的性能是 “各部件協同作用” 的結果：電機單元提供動力，軸承系統保障精度，冷卻系統控制溫升，檢測系統監控安全，任何一個部件的精度或性能不足，都會直接影響整體磨削效果。因此，判斷磨削電主軸質量時，需重點關注 “軸承類型、動平衡等級、冷卻效率、檢測精度” 四大重要指標。
